315噸復合漏糞板成型油壓機，漏糞板液壓機組成結構
3多噸復合漏糞板成型油壓機，漏糞板液壓機組成結構

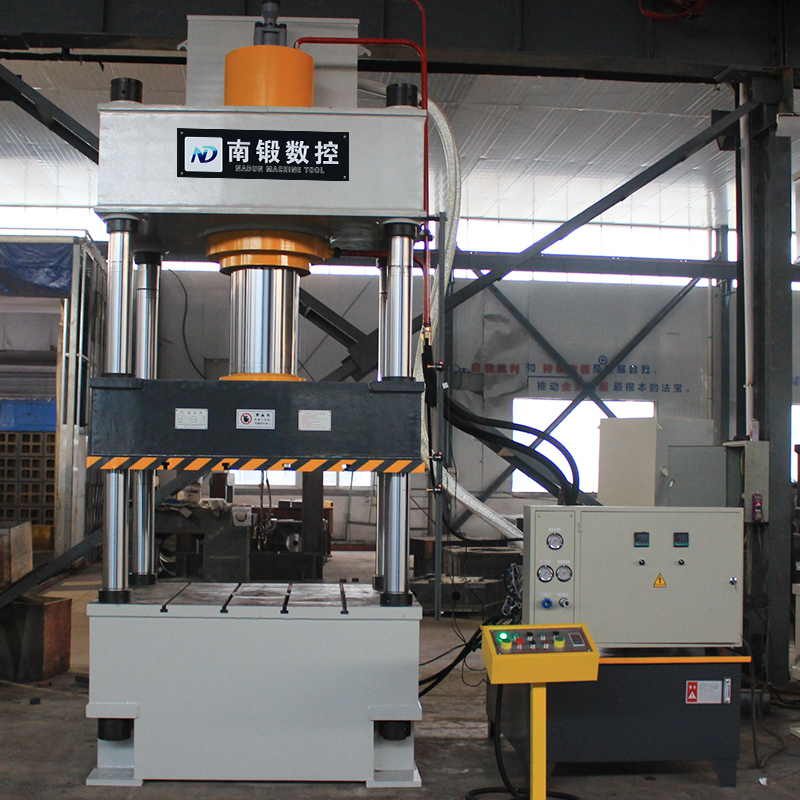

1、主機
3多噸復合漏糞板成型油壓機-1.5米漏糞板液壓機機身采用三梁四柱結構，上、下梁通過柱、緊固螺母和調節螺母組合固定成框架，通過調整螺母，調整機架的精度，具有良好的強度、剛度和精度保持性;
(1)、上下橫梁采用優質鑄鋼件，經精密加工成，不僅強度高，而且還可保證精度，立柱采用45號鋼，表面鍍硬鉻，長時間工作不磨損不生銹;
(2)、主液壓油缸固定在上橫梁中部，油缸頂部安裝有充液閥和上油箱;
(3)、上壓頭安裝在主液壓油缸活塞桿前部，上壓頭經特殊加工而成，提高了耐磨程度，磨損后還可拆卸下來;
(4)、行程開關位于主機機身側邊，控制上下限位，調整上下限位開關，即沖頭的上下運動位置。
2、泵站
3多噸復合漏糞板成型油壓機-1.5米漏糞板液壓機具有獨立的泵站，由液壓泵、電機、閥集成塊、油箱、過濾器、冷卻器等組成。
(1)、液壓泵站采用雙向插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、運行可靠、密封性能好、維護方便、使用壽命長等特點;
(2)、油箱采用鋼板焊接結構，油標便于觀察油位，過濾器、液壓閥組件有序地布置在油箱蓋板上方;
(3)、主液壓管路采用法蘭連接，并設置合理的抗震管夾，防止高壓管路振動和泄漏，安裝前進行管道酸洗和鈍化處理，確保油的清潔;
(4)、插裝閥本身具有壓力調節系統，當壓力超過設定值時，壓力調節系統溢出并回油，使系統始終保持在設定壓力內，達到過壓保護功能。
